Deskripsi

Deskripsi Produk

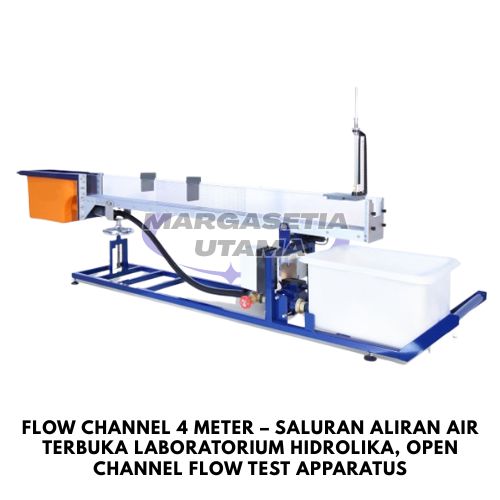

Flow Channel 4 Meter merupakan alat laboratorium hidrolika yang digunakan untuk mempelajari karakteristik aliran air terbuka, fenomena hidrolika, serta pengujian berbagai bentuk hambatan dan ambang aliran.

Peralatan ini dirancang dengan saluran transparan berbahan fiber glass yang memungkinkan pengguna mengamati perilaku aliran secara langsung. Sistem dilengkapi dengan pompa sentrifugal, bak penampung air, venturi meter, pintu hambat, serta berbagai model ambang (weir) untuk melakukan berbagai jenis percobaan hidrolika.

Alat ini banyak digunakan pada laboratorium teknik sipil, teknik pengairan, teknik lingkungan, dan institusi pendidikan untuk penelitian maupun praktikum mekanika fluida.

Kegunaan Flow Channel 4 Meter

✅ Mempelajari karakteristik aliran air terbuka (Open Channel Flow)
✅ Menguji pengaruh hambatan terhadap pola aliran air
✅ Melakukan percobaan ambang/weir dan pengukuran debit aliran
✅ Mengamati perubahan tinggi muka air pada saluran
✅ Digunakan sebagai media pembelajaran hidrolika dan mekanika fluida

Spesifikasi Teknis Flow Channel 4 Meter

✅ Saluran Air (Flow Channel)

• Panjang saluran: 4 meter
• Lebar saluran: 15 cm
• Tinggi saluran: 30 cm
• Material saluran: Plat Fiber Glass 8 mm
• Rangka saluran: Besi dan plat besi

✅ Bak Penampung Air

• Material rangka: Besi
• Material bak: Plat Fiber Glass
• Ketebalan fiber glass: 0,5 mm

✅ Sistem Pompa

• Tipe pompa: Centrifugal Pump
• Merk: Pedrollo

Kelengkapan Alat

✅ Bak penampungan air – 1 buah
✅ Thermometer air raksa (0–100°C) – 1 buah
✅ Meteran taraf / point gauge – 1 buah
✅ Venturi meter – 1 unit
✅ Pintu hambat (sluice gate) – 1 unit

Perangkat Ambang / Weir

✅ Ambang tajam – 1 buah
✅ Ambang persegi – 1 buah
✅ Ambang setengah bulat – 1 buah
✅ Ambang setengah bulat lainnya – 1 buah

Jenis Ambang Tambahan

✅ Ambang lebar – 1 buah
✅ Ambang persegi panjang – 1 buah
✅ Ambang 2 sisi bulat – 1 buah
✅ Ambang 1 sisi bulat – 1 buah
✅ Ambang tajam – 1 buah
