Deskripsi Produk

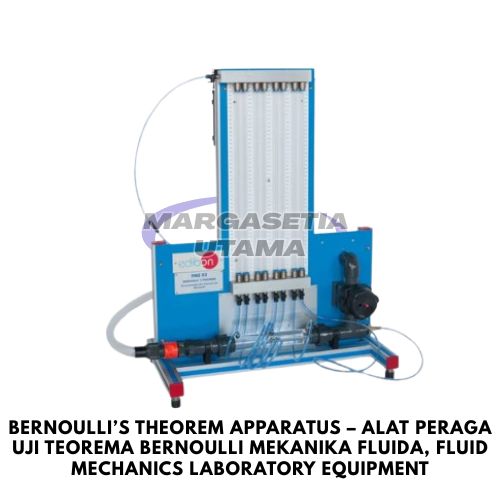

Bernoulli’s Theorem Apparatus merupakan alat praktikum laboratorium yang digunakan untuk membuktikan dan mempelajari penerapan Teorema Bernoulli pada aliran fluida. Alat ini membantu menunjukkan hubungan antara tekanan, kecepatan aliran, dan energi dalam fluida yang bergerak melalui saluran dengan variasi luas penampang.

Perangkat ini dilengkapi dengan test section berbahan acrylic transparan berbentuk saluran venturi presisi dengan area penampang yang berubah secara bertahap. Beberapa titik pengukuran tekanan tersedia sepanjang bagian penyempitan dan pelebaran saluran untuk mengamati distribusi tekanan statis.

Kegunaan Bernoulli’s Theorem Apparatus

✅ Membuktikan prinsip dasar Teorema Bernoulli pada aliran fluida
✅ Mengamati perubahan tekanan akibat perubahan kecepatan aliran
✅ Mempelajari hubungan energi potensial, tekanan, dan energi kinetik fluida
✅ Digunakan untuk praktikum mekanika fluida di universitas dan laboratorium teknik
✅ Menguji karakteristik aliran melalui saluran venturi

Spesifikasi Bernoulli’s Theorem Apparatus

✅ Test Section

• Material: Clear Acrylic Transparan
• Desain: Venturi duct dengan variasi luas penampang
• Dilengkapi beberapa titik wall tapping untuk pengukuran distribusi tekanan statis
• Dilengkapi Total Head Tube yang dapat digerakkan sepanjang titik tengah saluran

✅ Manometer

• Rentang pengukuran: 0 – 300 mm
• Jumlah tabung manometer: 8 buah
• Fungsi: Mengukur perubahan tekanan statis pada setiap titik pengujian

✅ Dimensi Saluran

• Diameter upstream: 25 mm
• Upstream taper: 14°
• Downstream taper: 21°
