Deskripsi Produk

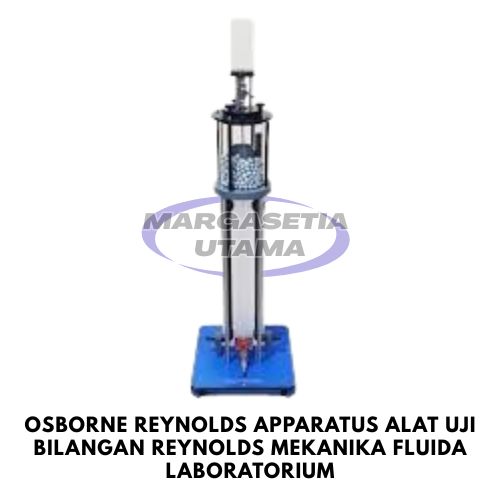

Osborne Reynolds Apparatus merupakan alat laboratorium yang digunakan untuk mempelajari karakteristik aliran fluida berdasarkan konsep Bilangan Reynolds (Reynolds Number). Alat ini dirancang untuk mendemonstrasikan perbedaan antara aliran laminar, transisi, dan turbulen melalui metode visualisasi menggunakan injeksi zat warna (dye injection).

Peralatan ini bekerja dengan posisi vertikal dan menggunakan tangki penampung (header tank) yang dilengkapi media peredam aliran untuk menghasilkan tekanan air yang stabil. Air dialirkan melalui pipa visualisasi transparan dengan pengaturan debit menggunakan control valve.

Dengan pengukuran debit aliran menggunakan Hydraulic Bench volumetric tank atau measuring cylinder, kecepatan aliran dapat dihitung sehingga nilai Reynolds Number dapat ditentukan secara akurat.

Kegunaan Osborne Reynolds Apparatus

✅ Mengamati pola aliran laminar, transisi, dan turbulen
✅ Membuktikan konsep Bilangan Reynolds pada aliran fluida
✅ Menghitung hubungan antara kecepatan aliran dan karakteristik fluida
✅ Mempelajari fenomena perubahan pola aliran dalam pipa
✅ Sebagai alat praktikum mekanika fluida dan hidrolika

Spesifikasi Osborne Reynolds Apparatus

✅ Sistem Aliran

• Posisi operasi: Vertical Orientation
• Media pengujian: Air
• Sistem suplai:
  • Header tank dengan stilling media
  • Bellmouth entry menuju pipa visualisasi
• Aliran dikontrol menggunakan control valve pada sisi keluaran

✅ Pipa Visualisasi Aliran

• Jenis: Flow Visualisation Pipe
• Fungsi:
  • Mengamati karakteristik pola aliran
  • Melihat perubahan aliran berdasarkan kecepatan fluida

✅ Sistem Injeksi Warna

• Metode: Dye Injection Technique
• Fungsi:
  • Memvisualisasikan jalur aliran air
  • Mengidentifikasi kondisi aliran laminar, transisi, dan turbulen

✅ Sistem Pengukuran

• Pengukuran debit:
  • Volumetric tank pada Hydraulic Bench
  • Measuring cylinder
• Kecepatan aliran dapat dihitung untuk menentukan:
  • Reynolds Number
  • Kondisi aliran fluida
