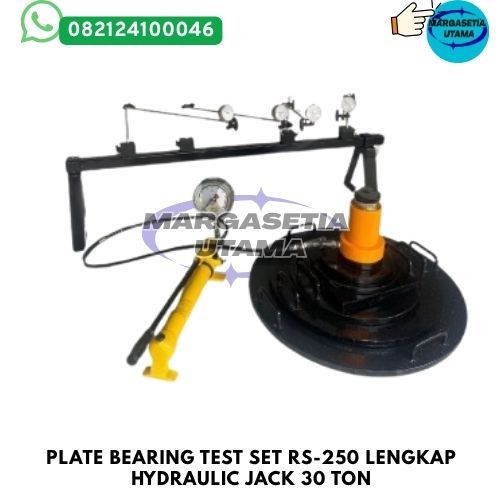

PLATE BEARING TEST SET RS-250

Alat Uji Daya Dukung Tanah / Plate Load Test ASTM D-1194 & AASHTO T-235

Deskripsi Produk

Plate Bearing Test Set RS-250 adalah perangkat pengujian lapangan yang digunakan untuk menentukan daya dukung tanah, kapasitas beban, dan karakteristik deformasi tanah melalui metode Plate Load Test.

Pengujian dilakukan dengan memberikan beban tekan secara bertahap menggunakan hydraulic jack pada pelat baja (bearing plate) yang diletakkan di atas permukaan tanah. Perubahan penurunan tanah (settlement) kemudian diukur menggunakan dial indicator untuk mendapatkan hubungan antara beban dan deformasi tanah.

RS-250 Plate Bearing Test Set dirancang sesuai standar ASTM D-1194 dan AASHTO T-235 serta banyak digunakan pada pekerjaan pondasi bangunan, jalan raya, bandara, konstruksi sipil, dan investigasi geoteknik.

Kegunaan Plate Bearing Test Set RS-250

• Mengukur daya dukung tanah secara langsung di lapangan.
• Menentukan karakteristik penurunan tanah akibat pembebanan.
• Mengevaluasi kekuatan lapisan tanah dasar (subgrade).
• Mendukung perencanaan pondasi dan pekerjaan konstruksi.
• Digunakan untuk pengujian tanah pada proyek jalan, gedung, dan infrastruktur.

Spesifikasi Plate Bearing Test Set RS-250

Model : RS-250 Plate Bearing Test Set
Standar Pengujian : ASTM D-1194 / AASHTO T-235
Metode : Plate Load Test / Bearing Capacity Test

Kelengkapan Set:

1. RS-251 Hydraulic Jack

• Kapasitas : 30 Ton
• Sistem Pembacaan : Manometer
• Pengoperasian : Manual Hand Operated

2. RS-251.1 Manometer

• Diameter : 6 inch
• Kapasitas : 30 Ton
• Increment Pembacaan : 0,5 Ton

3. RG-681 Hydraulic Cylinder

• Kapasitas : 30 Ton

4. RG-691 Hydraulic Hand Pump

• Tipe : Double Action
• Kapasitas Tekanan : 10.000 psi

5. RG-699 Hydraulic Hose

• Tekanan Maksimum : 10.000 psi
• Panjang : 180 cm

6. RS-252 Reference Beam

• Material : Steel Pipe
• Bentang : 2 x 150 cm

Bearing Plate Set

RS-253 Circular Bearing Plate

• Diameter : 6 inch
• Material : Machined Steel
• Ketebalan : 1 inch

RS-254 Circular Bearing Plate

• Diameter : 10 inch
• Material : Machined Steel
• Ketebalan : 1 inch

RS-255 Circular Bearing Plate

• Diameter : 12 inch
• Material : Machined Steel
• Ketebalan : 1 inch

RS-256 Circular Bearing Plate

• Diameter : 18 inch
• Material : Machined Steel
• Ketebalan : 1 inch

RS-257 Circular Bearing Plate

• Diameter : 24 inch
• Material : Machined Steel
• Ketebalan : 1 inch

RS-258 Circular Bearing Plate

• Diameter : 30 inch
• Material : Machined Steel
• Ketebalan : 1 inch

RS-259 Square Bearing Plate

• Ukuran : 12 x 12 inch
• Material : Machined Steel
• Ketebalan : 1 inch

Peralatan Pengukuran

RG-137 Dial Indicator

• Range : 30 mm
• Ketelitian : 0,01 mm

RG-140 Dial Holder

• Tipe : Magnetic Holder
• Digunakan sebagai dudukan dial indicator saat pengukuran settlement.
