Deskripsi Produk

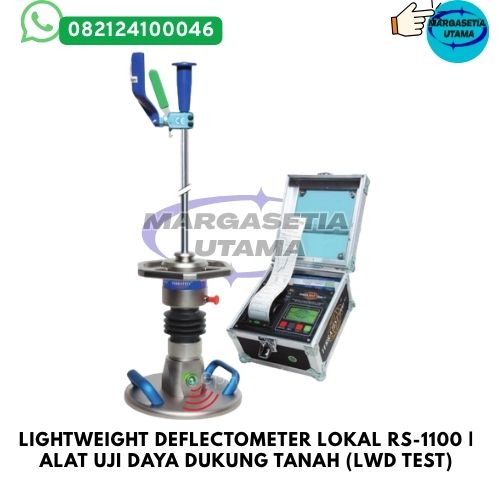

Lightweight Deflectometer RS-1100 (LWD Lokal) adalah alat uji lapangan yang digunakan untuk mengukur daya dukung dan kekakuan tanah atau lapisan perkerasan dengan metode impact loading.

Alat ini bekerja dengan memberikan beban tumbukan (drop weight) ke pelat beban, kemudian mengukur defleksi permukaan tanah secara elektronik. Hasil pengujian digunakan untuk menentukan nilai Evd (dynamic deformation modulus) sebagai parameter kualitas pemadatan tanah.

Spesifikasi Produk

⚙️ Loading Mechanism

• Total weight: 15.0 kg
• Drop weight: 10.0 kg
• Max impact force: 7.07 kN
• Duration of impact: 17.0 ± 1.5 ms
• Max drop height: 780 mm

⚙️ Base Plate

• Diameter: 300 mm
• Thickness: 20 mm
• Total weight: 15 kg

⚙️ Electronic Unit

• Dimension: 210 × 80 × 25 mm
• Deflection range: 0.1 – 2.0 mm (±0.02)
• Evd range: ≤ 225 MN/m²
• GPS: SIRF3

Display & Output

• LCD: 128 × 64 px
• Thermal printer: 85 mm width (39 mm diameter paper)

Power Supply

• Rechargeable battery: 6.2 V / 2000 mAh
• Charger: 8.2 V / 500 mA

Fungsi Utama

✔ Pengujian cepat kepadatan tanah
✔ Evaluasi struktur jalan tanpa uji laboratorium tambahan
✔ Monitoring kualitas pekerjaan pemadatan di lapangan
